直流安定化電源について調べる

いつかはちゃんとしたのを購入しないといけないなと思って調べました。

電源の種類

PCのUSB端子

ESP32とかの開発時にはパソコンに接続して開発をしています。省電力の場合これで十分ですよね。

ただ、パソコンからの電源の場合には0.5A以上が出なかったり、思ったよりノイズがでていたりするので、パソコンとの接続が必要ない場合には、他の電源を利用したほうがいい場合があります。

USB電源

Anker 24W 2ポート USB急速充電器 【PSE認証済/急速充電/折たたみ式プラグ搭載】iPhone、iPad、Android各種対応(ホワイト)
Anker
¥2,000(2021/02/02 10:56時点)
Anker製品の強み:3000万人以上が支持するAmazon第1位の充電製品ブランドを是非お試しください。
mitas 電源タップ USB コンセント 急速充電 3個AC差込口 4個USBポート 高出力ACアダプター PSE認証済 ホワイト ER-3AC4USB
MITAS
¥2,288(2021/02/02 10:56時点)
【高出力な5.4A対応の電源タップ】モバイルスマホ、タブレットやパソコンの充電を同時に利用できます。ケトルや炊飯器に掃除機といった家電製品からHuawei、iPad、iPhone、他社スマートフォンまで対応のUSBで、高出力で一括充電可能です。

Raspberry Pi3だと2.5Aぐらい必要になるので、ちょっと選択に困ります。2.4Aまでだと選択肢が多いですが、2.5Aだと途端に少なくなります。

最近のお気に入りは電源タップにUSB充電端子がついているもの。とりあえず一本持っていると何かと助かります。

最近は減りましたが、Quick Chargeとかの制御が入っていないものは、接続したUSB機材がショートしたときに電流制御されずに、煙を吐くのでなるべくならば制御付きの物がおすすめです。

モバイルバッテリー

Anker PowerCore 10000 (10000mAh 最小最軽量 大容量 モバイルバッテリー)【PSE認証済/PowerIQ搭載】 iPhone&Android対応 2020年4月時点 (ブラック)
Anker
¥2,799(2021/02/02 10:56時点)
4期連続ベストセラー1位:日本、アメリカ等の世界各国で累計3000万台以上を販売しているロングセラー製品です。日本では、Amazonランキング大賞 2017 (上半期) ~2018(年間)までの4期連続で【バッテリー・充電器】部門のベストセラー1位を受賞。
cheero Power Plus 3 13400mAh 大容量 モバイルバッテリー iPhone&Android対応 2ポート Auto-IC機能搭載 (ホワイト) CHE-059-WH
cheero
¥3,278(2021/02/02 10:56時点)
[内蔵バッテリー/容量] リチウムイオンバッテリー/13400mAh 3.6V (48.24Wh)

モバイルバッテリーは便利なのですが、流れる電流が少ないと省電力で出力がなくなったりするので注意が必要です。

充電しながら使えないものや、充電完了した際に電源が一瞬落ちるものなど癖があります。安いものはそもそも電源が安定していなかったりと評判を確認してから購入したほうがいいでしょう。

電圧固定スイッチング電源

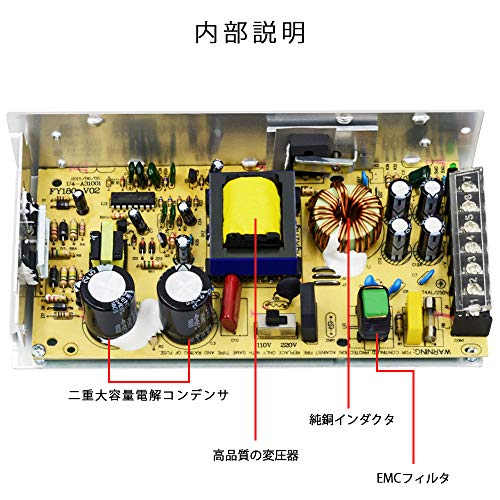

【Amazon限定ブランド】LETOUR スイッチング電源 直流安定化電源 AC DC 電源変換5V 30A 150W 110V/220V 電圧変換器 過負荷 電圧遮断 安全保護回路 放熱ファン付き AC DCコンバーター 電源装置LEDライト/発光ログ/通信装置/家電製品など用 自動リセット可能
LETOUR
¥2,999(2021/02/02 10:57時点)
LETOURはAmazon限定ブランドです。【AC電源からDC電源に変換】家庭用コンセント(AC 100V~220V)から直流電源(DC12V)に変換でき、 30A 360 Wに変換するAC/DCコンバーターです。海外でも使用可能です。出力電圧は約10.0V~13.5Vの間で、「調整ダイヤル」が付いていて、無段階の調整可能!12V・24Vの製品ともに上下15%の範囲でも調整可能です。

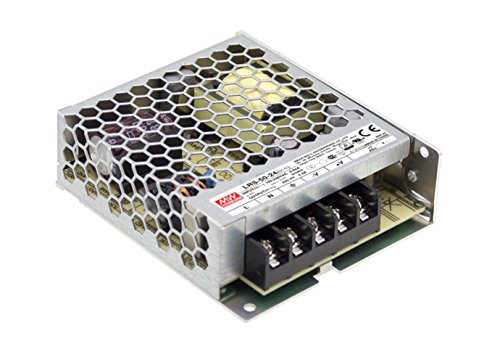

メタルフレームイッチング電源50W 5VDC/10A LRS-50-5 Meanwell AC-DC シングル出力 スイッチング電源 LRS-50シリーズ明纬電源
MEAN WELL
高さわずか30 mm、上位機種の性能、経済型の価格は、3年保証。応用分野を含む工業自動化機具、工業のコントロールシステム、電気機械工業設備、電子機器、家電応用など。

利用する電圧が確定している場合には、スイッチング電源が安くて安定していそうです。

とはいえ、中国製が多いので、スペック近くまで常時使うことはできず、かなり余裕をみて使わないと安定稼働しなさそうです。

直流安定化電源

第一電波工業 ダイヤモンド スイッチングモード直流安定化電源 連続40A GZV4000
ダイヤモンドアンテナ
¥16,800(2021/02/02 10:57時点)
外形寸法:W210×H110×D300mm(突起物を除く) 重量:3.5kg

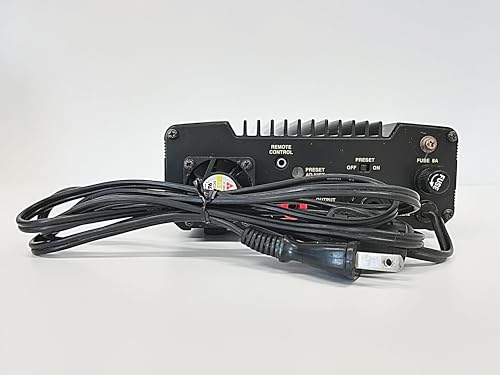

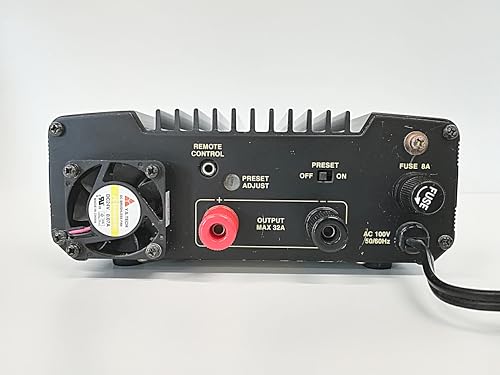

ALINCO 直流安定化電源 スイッチング式 32A DM-330MV
アルインコ(Alinco)
¥17,956(2021/02/02 10:57時点)
[本体サイズ]幅17.5×奥行16.5×高さ6.7cm 重量2kg
ダイヤモンド GSS500 5Aトランス型安定化電源
DIAMOND ANTENNA
¥7,680(2021/02/02 10:57時点)
外形寸法:W160×H92×D165mm(突起物を除く) 重量:3kg

昔ながらの直流安定化電源です。主に無線機用に使われていて、電圧を変更することができます。欠点としてはヒューズとかを入れておかないと、過電流が流れた場合にすぐに接続している機材が壊れてしまいます。

すでに持っている場合に流用することはできますが、電子工作用には適していません。

定電流モード付き直流安定化電源

A&D 直流安定化電源 AD-8724D
エー・アンド・デイ(A&D)
¥20,900(2021/02/02 10:58時点)
出力 出力電圧:DC 0~30V
【Amazon限定ブランド】LETOUR 可変直流安定化電源 スイッチング電源 110V/220V AC ±10% → DC 0-30V 0-5A 0.01高精度 4桁電圧・電流表示 150W DC電源 スイッチング式 リニアとスイッチング2 in 1直流可変電源 アリゲーターケーブルと電源コード付き 低騒音 出力過電圧保護 4安全保護機能付き 自動温度制御冷却ファン 修理 実験室 研究テスト DIY PSE認証済み (LT-S3005H)
LETOUR
¥8,299(2021/02/02 10:58時点)
LETOURはAmazon限定ブランドです。【出力範囲・高精度】新型可変直流安定化PWMスイッチング電源は直流入力電圧110 V / 220 V(電圧範囲:±10%)から微調整可能な直流出力電圧0-30V、直流電流0-5A、最大出力150Wに変換できます。4桁電圧・電流表示で0.01の精度に達します。生産ラインのテスト、電気メンテナンス、蓄電池充電、研究テストに広く使用されます。
小型直流安定化電源 0-30V 0-5A 可変デジタル表示 スイッチング電源 AC/DC コンバーター 電圧/電流出力調整可能
YaeCCC
¥4,900(2021/02/02 10:58時点)
入力:110V(±10) 出力:0-30V 0-5A範囲で調整して出力することができます。
菊水電子工業 コンパクト直流安定化電源PMX18-2A(0~18V/0~2A)
KIKUSUI
¥55,268(2021/02/02 09:57時点)
菊水電子工業(株)製コンパクト直流安定化電源。出力定格は0~18V/0~2A(連続可変)。入力はAC100V。

定電圧(CV)、定電流(CC)とかの表示や機能がついている安定化電源です。

定電流は1Aなどにセットすると、1A以上の電流が流れません。回路がショートしたときにも燃える可能性が減ります。

一般的にはこの電源を持っていればいいのですが、オーディオとかのノイズが影響を与える場合には、国産の高いモデルを購入したほうが安全です。

学習サイト

https://www.kikusui.co.jp/comic/
マンガでわかる直流安定化電源

国産電源で老舗の菊水が公開しているコミックです。これをとりあえず読んでみると概要が把握できると思います。

まとめ

菊水などの国産電源がほしいのですが、高いのでちょっと個人だと手が出にくいですね。型落ちをヤフオクで購入するか、安い中華メーカーの電源をまずは購入するのがいいのかもしれません。
