USBポート単位で電源制御できるPPPS対応ハブを探す旅 Lenovo 4X90W86497

概要
製品
まとめ

概要

上記のようにPPPS対応のハブを定期的に探しています。とりあえず探したところLenovoの4X90W86497が手軽な金額だったので購入してみました。

製品

Lenovo（レノボ） Lenovo thinkplus USB-C 4-in-1 USB ハブ USB3.1 VGA 4X90W86497 純正 thinkpad : カーグッズ本舗 - 通販 - Yahoo!ショッピング

純正 Lenovo thinkplus USB-C 4-in-1 USB ハブ USB3.0 VGA レノボ型番：4X90W86497本製品をUSB Type-Cケーブル経由でサポート対象の本体と接続すると、外部モニターやUSB周辺機器な...

上記の製品となります。もともとは「Lenovo Thinkplus USB-C 4-in-1 Adapter」って名前だと思いますが、グローバルモデルはVGAがついていない別の型番かもしれません。

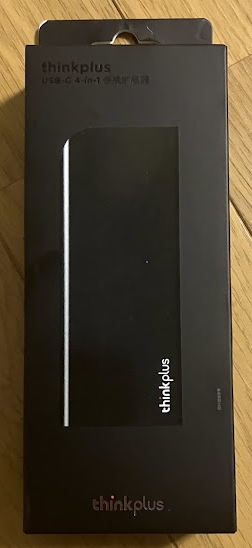

こんな感じのパッケージになります。上に中国語が入っているのでおそらくは中国国内モデルとなります。

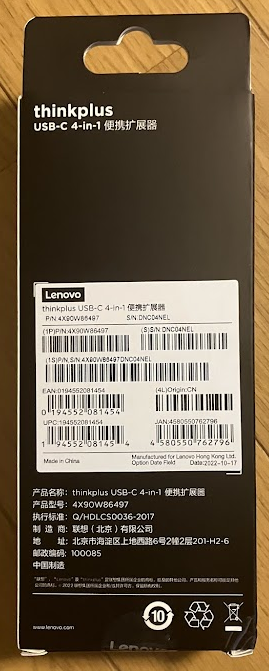

裏側。

USBは3.1対応が3ポートあり、4ポート目がVGAになっています。PPPSを検証するときには上記のように全てのポートにLEDを接続して検証するのが好ましいです。ちなみに上の写真で左から１、２、３となります。裏側から見た写真なので注意してください。VGAが4です。

% uhubctl
Current status for hub 1-2 [17ef:1032 Generic 4-Port USB 3.1 Hub, USB 3.20, 4 ports, ppps]
  Port 1: 02a0 power 5gbps Rx.Detect
  Port 2: 02a0 power 5gbps Rx.Detect
  Port 3: 02a0 power 5gbps Rx.Detect
  Port 4: 02a0 power 5gbps Rx.Detect
Current status for hub 1-1 [17ef:1036 Generic 4-Port USB 2.1 Hub, USB 2.10, 4 ports, ppps]
  Port 1: 0100 power
  Port 2: 0100 power
  Port 3: 0100 power
  Port 4: 0107 power suspend enable connect [17ef:1033 Realtek thinkplus USB-C 4-in-1 Hub 123456789ABCDEFGH]

こんな出力でした。USB2.1とUSB3.1のハブが見えます。どっちでOFFにしても反映していたので特に指定はいらなかったです。

% uhubctl -a off -p 1
Current status for hub 1-2 [17ef:1032 Generic 4-Port USB 3.1 Hub, USB 3.20, 4 ports, ppps]
  Port 1: 02a0 power 5gbps Rx.Detect
Sent power off request
New status for hub 1-2 [17ef:1032 Generic 4-Port USB 3.1 Hub, USB 3.20, 4 ports, ppps]
  Port 1: 00a0 off
Current status for hub 1-1 [17ef:1036 Generic 4-Port USB 2.1 Hub, USB 2.10, 4 ports, ppps]
  Port 1: 0100 power
Sent power off request
New status for hub 1-1 [17ef:1036 Generic 4-Port USB 2.1 Hub, USB 2.10, 4 ports, ppps]
  Port 1: 0000 off

この状態でポート1をOFFにします。一番左のLEDが消えました。

% uhubctl
Current status for hub 1-2 [17ef:1032 Generic 4-Port USB 3.1 Hub, USB 3.20, 4 ports, ppps]
  Port 1: 00a0 off
  Port 2: 02a0 power 5gbps Rx.Detect
  Port 3: 02a0 power 5gbps Rx.Detect
  Port 4: 02a0 power 5gbps Rx.Detect
Current status for hub 1-1 [17ef:1036 Generic 4-Port USB 2.1 Hub, USB 2.10, 4 ports, ppps]
  Port 1: 0000 off
  Port 2: 0100 power
  Port 3: 0100 power
  Port 4: 0107 power suspend enable connect [17ef:1033 Realtek thinkplus USB-C 4-in-1 Hub 123456789ABCDEFGH]

状態を取得しても正しく反映されています。

% uhubctl -a off -p 2
Current status for hub 1-2 [17ef:1032 Generic 4-Port USB 3.1 Hub, USB 3.20, 4 ports, ppps]
  Port 2: 02a0 power 5gbps Rx.Detect
Sent power off request
New status for hub 1-2 [17ef:1032 Generic 4-Port USB 3.1 Hub, USB 3.20, 4 ports, ppps]
  Port 2: 00a0 off
Current status for hub 1-1 [17ef:1036 Generic 4-Port USB 2.1 Hub, USB 2.10, 4 ports, ppps]
  Port 2: 0100 power
Sent power off request
New status for hub 1-1 [17ef:1036 Generic 4-Port USB 2.1 Hub, USB 2.10, 4 ports, ppps]
  Port 2: 0000 off

続いて2ポート目。。。消えない！！！

% uhubctl -a off -p 3
Current status for hub 1-2 [17ef:1032 Generic 4-Port USB 3.1 Hub, USB 3.20, 4 ports, ppps]
  Port 3: 02a0 power 5gbps Rx.Detect
Sent power off request
New status for hub 1-2 [17ef:1032 Generic 4-Port USB 3.1 Hub, USB 3.20, 4 ports, ppps]
  Port 3: 00a0 off
Current status for hub 1-1 [17ef:1036 Generic 4-Port USB 2.1 Hub, USB 2.10, 4 ports, ppps]
  Port 3: 0100 power
Sent power off request
New status for hub 1-1 [17ef:1036 Generic 4-Port USB 2.1 Hub, USB 2.10, 4 ports, ppps]
  Port 3: 0000 off

3ポート目。。。2と3の両方消えた！！！

なんとPort2とPort3のVBUSがショートしています。両方切らないとOFFにならないので、設計ミスな気がします。。。

% uhubctl -a off -p 2,3

で同時に制御をするのが好ましいですね。

まとめ

Lenovo 4X90W86497は結構安く購入できて、Lenovo製品でちゃんとUSB3.1で接続できたのも確認しています。

ただし、完全に単独で制御できるのが1ポート、同時に制御しないといけないのが2ポートでした。そしてバスパワーなのでこれだけだとちょっと電力が弱いですね。

USB3.0 二股分岐電源補助ケーブルデータ転送+充電3.0A 30cm

あのふじや

消費電力の大きなUSBデバイスの電源補助などにご使用いただけます。

Amazonの商品レビュー・口コミを見る

Amazon

電力だけであれば上記のようにY時ケーブルを使うと電源を別のものから補助できるので現在取寄中になります。

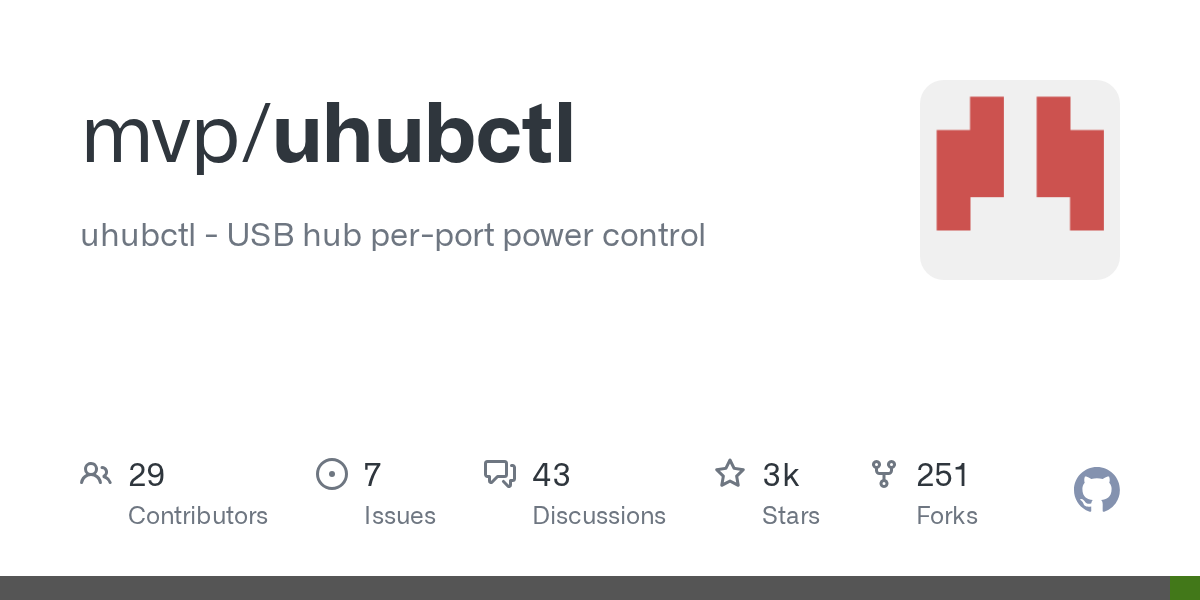

GitHub - mvp/uhubctl: uhubctl - USB hub per-port power control

uhubctl - USB hub per-port power control. Contribute to mvp/uhubctl development by creating an account on GitHub.

基本は上記のページから対象を選ぶのがよいと思います。Amazonで買えるのはRosonwayのものになると思います。

USB3.0ハブ電源付き ROSONWAY 10ポート USBハブアルミ製でアップ 5Gbps高速転送セルフパワー USB拡張独立スイッチ付 12V/3A ACアダプタ付き(RSH-A10)

Rosonway

【USBポート10個増設】複数のHDD外付け、USBメモリ、スマートフォン、タブレット、カードリーダー、プリンター、マウス、キーボードなどのType Aデバイスを同時に接続できます。

Amazonの商品レビュー・口コミを見る

Amazon

このへんが定番になると思いますが、USBハブはある程度大きなメーカーがいいと思っているので避けています。
