ESP32、ESP8266の選び方

マイコンの種類

ESP8266系(Wi-fiのみ)

Wi-fiのみ利用できるマイコンです。海外ではESP32に比べて安いのでよく使われていますが、国内ではあまり値段差が無いのでESP32でいい気がします。

ESP-WROOM-02206-000519ESP8266の技適取得済みパッケージ
ESP-WROOM-02D201-171000ESP-WROOM-02の無線部分改良版
ESP-WROOM-02U211-171104ESP-WROOM-02Dの外部アンテナ版
技適と同じアンテナを使わないと電波法違反になります

無印とDはどっちを使ってもほとんど変わりませんが、どうせならESP-WROOM-02Dを利用したほうがいい気がしますが、あまり入手性がよくありません。Uは技適で使われているアンテナを準備するのが難しいと思うので、普通は使いません。

ESP32系(Wi-fi+Bluetooth)

ESP-WROOM-32211-161007ESP32の技適取得済みパッケージ
ESP-WROOM-32D211-171102上記とほぼ変わりませんが内部のチップが違います
ESP32-WROOM-32U211-171103外部アンテナバージョン
技適と同じアンテナを使わないと電波法違反になります
ESP32-SOLO-1211-180105シングルコアバージョン
省電力向け以外では利用しない
ESP32-WROVER211-180613PSRAM8M搭載のESP32(初期型)
ESP32-WROVER-I211-180613上記の外部アンテナバージョン
技適と同じアンテナを使わないと電波法違反になります
ESP32-WROVER-B211-180419ESP32-WROVERのチップ変更版
ESP32-WROVER-IB211-180419上記の外部アンテナバージョン
技適と同じアンテナを使わないと電波法違反になります
ESP32-PICO-D4技適無し小型のESP32向けチップ
パッケージとしての技適はありません

通常用途はESP-WROOM-32D、省電力用途でESP32-SOLO-1、PSRAMが欲しかったらESP32-WROVER-Bを選びましょう。

PICOは今後増えてくると思いますが、パッケージでの技適が無いのでボートになった商品単位で技適を取得する必要があるので、技適取得済みかを確認してから利用する必要があります。

ボードの種類

ESP8266系

ESPr Developer(USBシリアル変換なし)
スイッチサイエンス(Switch Science)
¥1,870(2021/02/02 10:21時点)
電池種別 :電池は別売りのため別途ご購入ください。

実際のところ、ESP8266で技適取得済みボードはほとんどありません。積極的に使う必要はないと思います。

ESP-WROOM-32系

ESP32-DevKitC型(38pin) 25.4mm

waves ESP32 DevKitC V4 ESP-WROOM-32 ESP-32 WiFi BLE 技適取得済 国内発送
Waves
¥1,270(2021/02/02 10:21時点)
USB-UARTインターフェース付きESP32開発ボード
Grove Base Shield for ESP32(ESP32用GROVEベースシールド) (38ピン1000mil)
ESP32
¥1,280(2021/02/02 10:21時点)
ESP32-DevKitC 19ピンx2列=38ピン 列間ピッチ1000mil(25.4mm) 用

ESPシリーズの開発元であるEspressifが作ったリファレンスボード互換のタイプです。純正品はAmazonだと売っていませんが、秋月電子では取り扱っています。見分け方は左上のピンが3.3Vでその下がENのピンになっています。

横幅が大きいので、普通のブレッドボードにさすと、片側のピンに空きがなくなってアクセスできません。

この先、ほとんど同じボードが何個も登場するのは、ピンレイアウトとサイズが違うからです。その結果ESP32はシールドがほとんど発売されていません。Groveシールドを一番右側に追加してありますが、このシールドはサイズ別に3種類作られています!

ESP32-DevKitC型(38pin) 22.86mm

HiLetgo ESP32 ESP-32S NodeMCU開発ボード2.4GHz WiFi + Bluetoothデュアルモード
HiLetgo
¥1,040(2021/02/01 23:00時点)
ESP32 ESP-32S NodeMCU開発ボード2.4GHz WiFi + Bluetooth

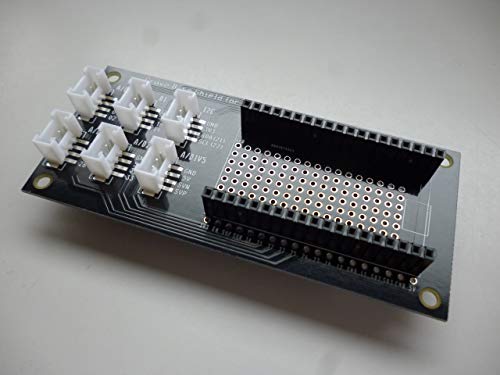

Grove Base Shield for ESP32(ESP32用GROVEベースシールド) (38ピン900mil)
ESP32
¥1,280(2021/02/02 10:21時点)
ESP32-NodeMCU  19ピンx2列=38ピン 列間ピッチ 900mil(22.86mm)用

ESP32-DevKitCより横幅が狭いボードです。見分け方はESP32のチップの左右に隙間があるかないかの差になります。横幅が1ピン分減っているので、ブレッドボードにさして両側のピンにアクセスが可能です。

この形が日本だと一番流通しているかもしれません。Windowsだとリセットがうまくかからないことが多く、ENピンとGNDの間にコンデンサを追加する必要があります。

DOIT Esp32 DevKit型(36pin)

オリジナルはESP32-DevKitCから、通常利用しないピンを減らした36ピンですが、あまり商品を見ません。国内だとほぼ取り扱いがないはずです。

DOIT Esp32 DevKitショート型(30pin)

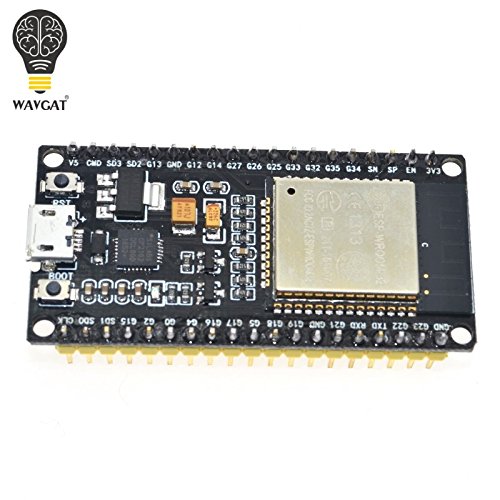

Aideepen ESP32 ESP-32S Aideepen 2個セット ESP-32ワイヤレスWiFi Bluetooth 2.4GHz CP2102マイクロUSBデュアルコアESP32-WROOM-32開発ボード
Aideepen
¥1,899(2021/02/01 22:43時点)
超小型☛:他の製品に簡単に埋め込むことができます。SPI / SDIO / I2C / UARTインターフェイスを介してWiFi +デュアルモードBluetooth(従来 + 低消費電力)を提供します
Grove Base Shield for ESP32(ESP32用GROVEベースシールド) (38ピン900mil)
ESP32
¥1,280(2021/02/02 10:21時点)
ESP32-NodeMCU  19ピンx2列=38ピン 列間ピッチ 900mil(22.86mm)用

海外製の安い開発ボードはこのタイプになります。DOITを元にして、さらに通常利用しないピンを減らしています。見分け方は左上のピンがENになっています。このボードはWindowsだとリセットがうまくかからないことが多く、ENピンとGNDの間にコンデンサを追加する必要があります。

最近はDevKitC型の値段が下がってきているので、DOIT型を選ぶ利点は少ないかもしれません。

Arduino UNO型(32pin)

waves ESP32 ESPDuino-32 (ESP-WROOM-32) 技適取得品
waves
¥1,280(2021/02/01 22:54時点)
ESPDuino-32 開発ボード ESP-32 WiFi Bluetooth 4.2 モジュール

Arduino UNOと同じシールドを使える利点がありますが、あまりメジャーではないと思います。

ESP32-WROVER型

PSRAMを使うことがないのであれば普通のESP32ボードを使ったほうがいいと思います。PSRAM以外でもSDカードや、外部接続のメモリなどありますので、普通のボードで困ってから手を出したほうがいいと思います。

カメラ付きのボードは便利そうですが、外部へのピンが少ないので用途が限定されているので注意してください。

M5stack型

M5Stack Basic
スイッチサイエンス
最も基本的なM5Stackです。
M5Stack Gray(9軸IMU搭載)
スイッチサイエンス
¥4,950(2021/02/02 10:23時点)
M5Stack Basicに、加速度、ジャイロ、磁気を計測可能な9軸センサを搭載したモデルです。
M5Stack FIRE
スイッチサイエンス
BasicやGrayよりもM5GOに近い仕様のM5Stackです。

ESP32に液晶画面とボタンをつけたボードで、積み重ねることで機能追加することができるボードです。バッテリーなどもあるので、割高に思えますが、ちょっとしたことを開発するのにはオールインワンで最終的に安くなる場合もあります。

M5stackはESP-WROOM-32などのパッケージを利用するのではなく、M5Stack-COREとして技適を取得しています。

ESP32-PICO-D4

ESP32-PICO-D4はアンテナを含めたパッケージではなく、小型のチップのみですので商品別に技適を取る必要があります。現在のところESP32-PICO-KITとM5StickCが技適を取得していますが、まだ国内正規流通は無いようです。

(2019/06/04)スイッチサイエンスさんでM5StickCの取扱が始まりました。
https://www.switch-science.com/catalog/5517/

購入場所

スイッチサイエンス

トップページ - スイッチサイエンス

無線系のマイコンを購入する場合には、一番安心できるお店です。技適を取得していない商品は基本的には置いていないか、委託品などの場合警告文章が書かれています。

品揃え的に偏りがあるので、汎用部品は他の店の方が安かったり、取り扱っていないものなどがあります。

秋月電子通商

秋月電子通商 トップページ - 電子部品・半導体 【通販・販売】
株式会社秋月電子通商(電子部品の通販、販売)のページです

一番有名な電子部品の通販サイトです。技適取得していない製品なども取り扱っていますので、日本国内で利用できるかは確かめてから購入しましょう。

Amazon

Amazon | 本, ファッション, 家電から食品まで | アマゾン
Amazon.co.jp 公式サイト。アマゾンで本, 日用品, ファッション, 食品, ベビー用品, カー用品ほか一億種の商品をいつでもお安く。通常配送無料(一部を除く)

実際のところ、圧倒的に配送が早いので急いでいるときにはAmazonで購入することが多いです。商品は外国製の安いものも取り扱っているので、上記2つの国内正式流通品より安い場合もあります。

反面日本で使えないものも大量に販売しているので注意してください。またAmazon Prime配送でない商品は中国から郵便で届くことがあり、2週間以上かかるので注意してください。

Aliexpress.com‎

JA.AliExpress | aliexpress Japan - 高品質で低価格の製品をオンラインで中国から購入しよう. - AliExpress
ja.aliexpress.comで、中国製の低価格の自動車用品・アクセサリー、コンピューター機器、ファッション、美容・健康用品、家庭・ガーデニング用品、玩具、スポーツ用品、結婚式用品のオンラインショッピングを on AliExpress

中国大手の通販サイトです。あらゆるものを取り扱っていますが、アメリカなどの企業の商品や、大手メーカーの商品は手薄いです。

非常に安く買えますが、届くまでに2週間以上かかるので、すぐに使わないものを頼むことになります。その結果余計なものを大量に買って、忘れたころに届くようになります。。。
