AliExpressでAWG24のコードを買ったらやっぱり細かった

概要

AliExpressでコードのセットを購入してみました。届いたものを確認したところAWG24として販売していますが正規の太さより細いものでした。。。

商品

1911.0¥ 40% OFF|Tined銅電気線、PCBケーブル、プラスチック電気ライン、5色ミックスキット、定規1007、30、28、26、24、22、20、18、16 awg| | - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

上記の商品になります。5本セットで販売している箱入りの製品になります。

こんな感じで箱入りで、穴からコードを出して使うことができます。こちらの商品は全10色あって、色の組み合わせで2種類あります。今回買ったのは赤黒黄が入っている方で、Groveで使う白がありません。

ただし、単品販売をしている商品になります。

369.0¥ 40% OFF|PVC絶縁銅ケーブル,LEDランプ照明ライン,ロール付き電気ケーブル,300V,30, 28, 26, 24, 22, 20, 18,16awg| | - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

上記のようにバラ売りもしているので好きな色だけ購入することが可能です。箱入りの商品は気になっていたのですが、なくなった色だけ単品で購入できないのでちょっと避けていました。上記は個別で購入できるので便利なのですが、、、太さが、、、

上が今回買った商品で、下がエーモンさんのAWG24になります。線の本数はどちらも11本なのですが太さがあきらかに違います。

商品販売ページにコードのスペックが書いてありました。Outerの外側のサイズはエーモンとほぼかわりませんでした。構成が「11/0.12TS」と書いてあります。これは0.12mmの電線を11本で構成されているのを表します。

断面積を計算すると直径0.12mmなので半径0.06mmになります。断面積は半径×半径×円周率なので0.06*0.06*3.14で0.011304mm2でこれが11本なので0.124344mm2になります。そしてAWG24は通常0.2mm2なのでかなり足りていません。。。

AWG外形本数太さ許容電流計算断面積本当のAWG
AWG301.1mm7本0.11mm0.60A0.07mm2AWG29
AWG281.2mm7本0.12mm0.65A0.08mm2AWG28
AWG261.3mm7本0.12mm0.70A0.08mm2AWG28
AWG241.4mm11本0.12mm1.00A0.12mm2AWG26
AWG221.6mm17本0.12mm1.55A0.19mm2AWG24
AWG201.8mm21本0.14mm2.60A0.32mm2AWG22
AWG182.0mm34本0.14mm4.20A0.52mm2AWG20
AWG162.4mm26本0.25mm10.20A1.28mm2AWG16

計算しなおしてみました。そもそもAWG28とAWG26で中身の線は一緒で外形だけ違うのはなんでだろう。。。全般的に1サイズ細いですね。ただ1サイズ上を買うと外形が太るので使いにくいはずです。細めのどうでもよい用途向けっぽいですね。

他の製品を確認する

TUOFENG

TUOFENG 24ゲージ電線キット、24ゲージフレキシブルシリコンワイヤー(6色の9メートルスプール)300Vフックアップワイヤー、高温耐性
TUOFENG
¥2,100(2024/05/26 23:10時点)
24 AWGの撚り線-超柔軟性40本の0.08 mm錫メッキ銅線-腐食から保護し、半田付けを容易にします。 高効率-超低インピーダンス

こちらの製品で確認してみます。

導体:
(1) ゲージ:24AWG
(2) 銅線数/線径:40/0.08mm
(3) 直径: ∮0.20mm

インシュレーター:
(1) ジャケット厚:0.51mm
(2) 外径:1.6mm
(3) 通電能力:2A

スペックは上記です。

0.08mmが40本なので0.04*0.04*3.14*40で0.20096mm2とスペック通りのAWG24です。ただ外径が1.6mmとちょっと太めですね。電流も私が買ったものが1Aまででしたがこちらは2Aです。

協和ハーモネット

協和ハーモネット UL1007 AWG24 耐熱ビニル絶縁電線 2mX7色 黒白赤黄緑青茶
協和ハーモネット(Kyowa Harmonet)
¥655(2024/05/26 21:25時点)
AWG24のUL耐熱ビニル絶縁電線を2mに切断し1袋に7色(黒・白・赤・黄・緑・青・茶)同梱しています。

鉄板の製品です。

上記のスペックでした。

0.16mmが11本ですので0.08*0.08*3.14*11で0.221056mm2ですね。外径も1.4mmと細く、電流も6Aまで流せます。

住友電気工業株式会社

耐熱電子ワイヤー 赤色 20m 導体外径0.54mm(AWG24相当): 工具・工作用品 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,LED,マイコン,電子工作耐熱電子ワイヤー 赤色 20m 導体外径0.54mm(AWG24相当)秋月電子通商 電子部品通信販売

秋月さんのリールで販売しているものです。

https://akizukidenshi.com/goodsaffix/irraxa.pdf

スペック通りなのですが、0.18mmが7本ですので0.09*0.09*3.14*7で0.178038mm2と若干物足りないスペックです。外径は1.04mmとかなり細いですね。

導体構成

導体構成表|製品情報|OKI電線
このページでは、技術資料の導体構成表について説明しています。

上記に太さ別の導体構成表がありました。これまでの商品の規格とあわせて表にしてみます。

本数太さ断面積参考販売元
110.12mm0.124407mm2中華規格?(外径1.4mm)
0.18mm0.178128mm2住友電気(外径1.04mm)
1020.05mm0.200277mm2
400.08mm0.201062mm2TUOFENG(外径1.6mm)
180.12mm0.203575mm2
70.20mm0.219911mm2
110.16mm0.221168mm2協和ハーモネット(外径1.4mm)、エーモン(外径1.4mm)

AWG24(0.2sq)の場合には上記の構成例があるようでした。協和ハーモネットさんが11本の一番下で、TUOFENGさんのが40本のやつですね。導体構成と被覆の違いにより取り回しが変わってくるので、利用用途別に選択するようです。

まとめ

その後いろいろ調べたところAliExpressの製品は基本的にAWG24と書いてあっても0.2sqではなく0.12sqのものばかりでした。11/0.12と書いてあったら細いやつなので注意しましょう。

最終的には協和ハーモネットさんの100mのものをエイヤと買うのがたぶん正解だと思います。ただ、コードの太さってわかりにくいので、いろいろな太さを試してから買いたいんですよね。。。

93.0¥ |電気ケーブル1/5 m,1007 28 26 24 22 20 18 16 awg # PVC rohs,卸売用電源ケーブル家庭用電気ケーブル300v|ワイヤー & ケーブル| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

AliExpressでも上記のようにちゃんとしたスペックのコードも何個かはありました。こちらは11/0.16で協和ハーモネットさんに近いスペックで電流だけは5Aと少なかったです。この手のコードは指定の長さで切って買えて単価も安いのですが絶対に絡むと思います。

153.0¥ 34% OFF|アンプトランス用プラスチックワイヤースプール,80x32mm,2個,スピーカークロスオーバー用,周波数ディバイダー,日曜大工,クリームブラック|plastic coil|wire bobbincoil bobbin - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

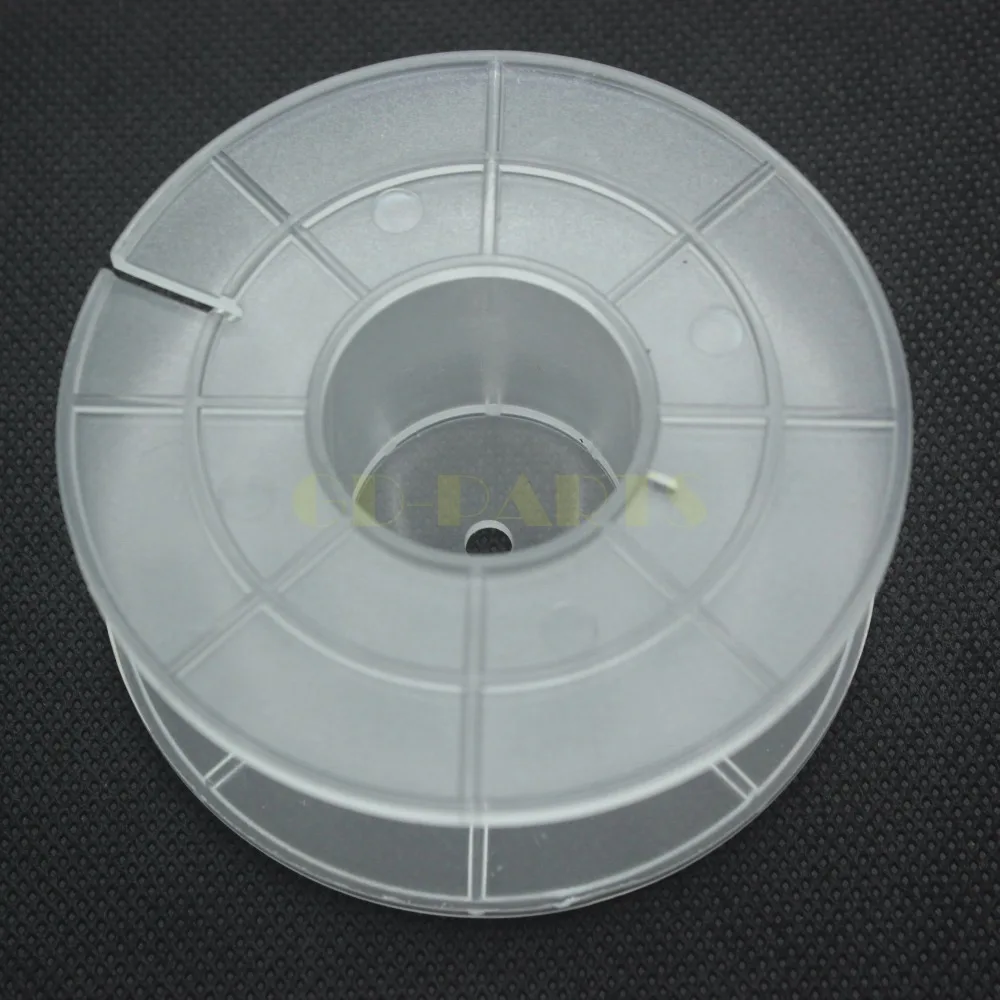

上記のようなボビンを別途購入して巻いて保管したいです。上記のだと2mmまでのコードが80m保存できると書いてあるのかな。今回購入したのが直径63mmで厚みが21mmぐらいでしたのでそれより大きなリールが良いと思います。
