USB PDとDC電源で動く新型はんだごてを購入

概要

前回USB PDをトリガーケーブルを使って12Vや20Vではんだごてを動かしてみました。新型はUSB PDが直接利用できるので、そちらも購入して確かめてみました。このハンダゴテを今後のメインにしようかなと思っています。

製品

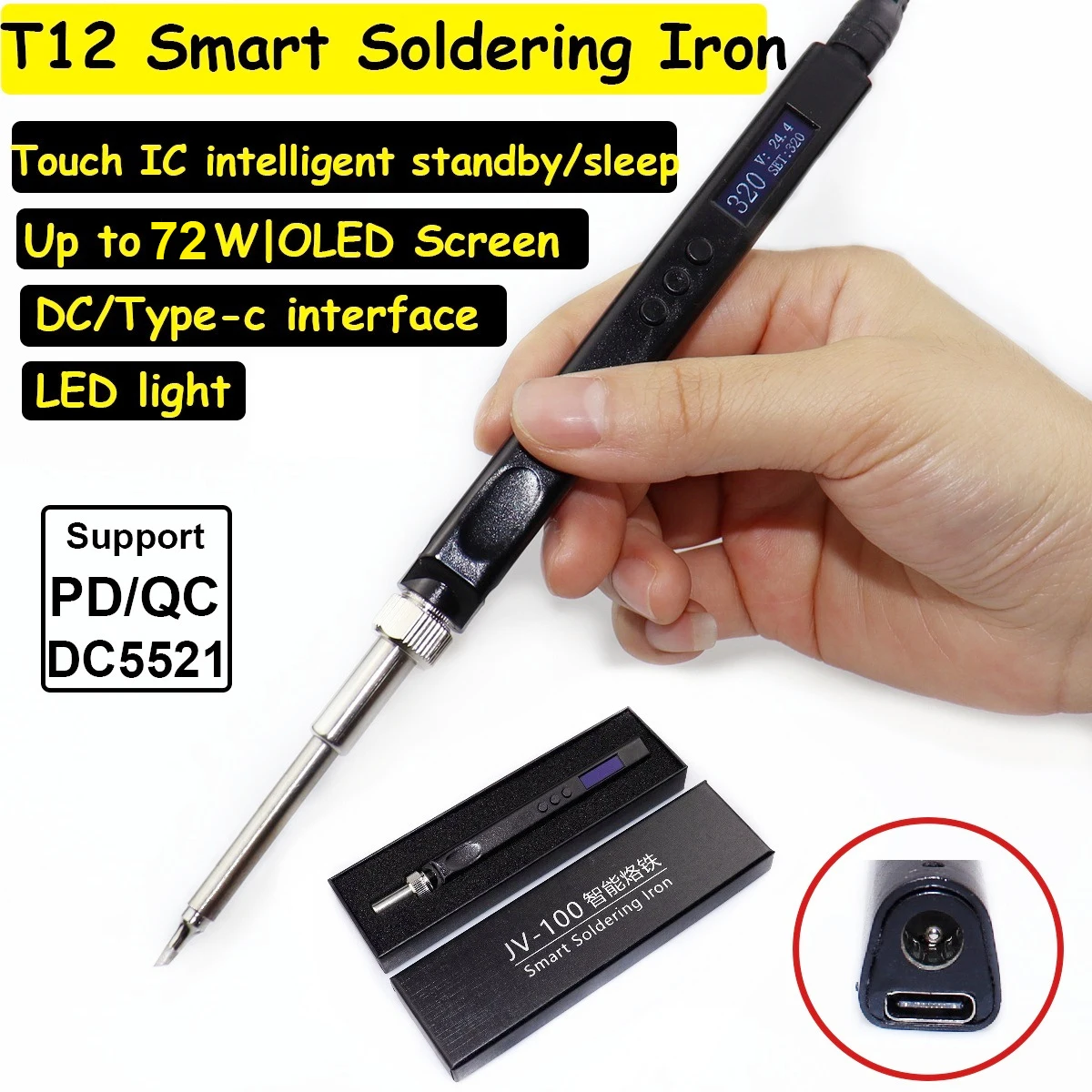

1345.0¥ 48% OFF|インテリジェント電気溶接機キットt12,pd 65w,修理ツール,調整可能な温度,ポータブル溶接ステーション,加熱鉛筆| | - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

上記の製品を買ってみました。前回のハンダゴテの後継機種となります。

https://www.aliexpress.com/item/1005005399383722.html

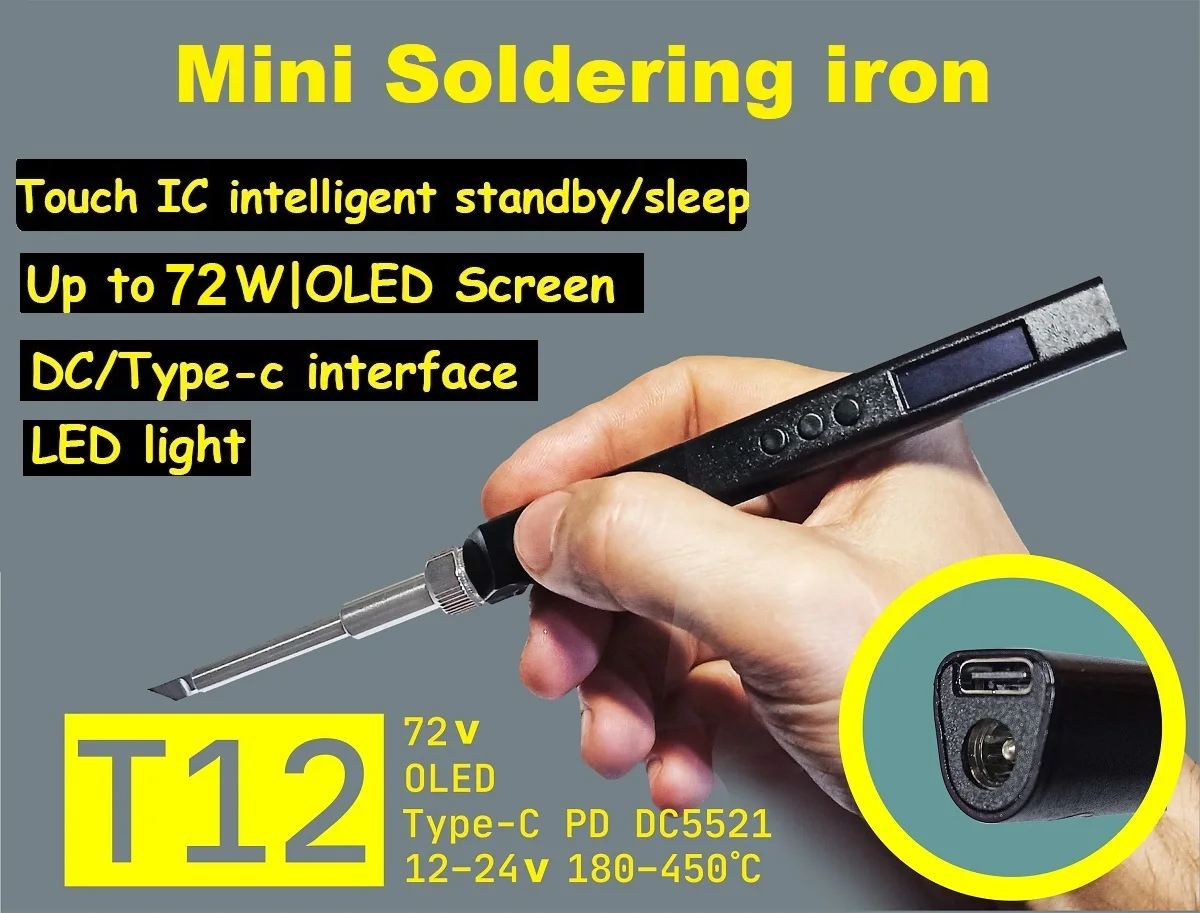

こんな感じで商品ページにもアップグレードと書いてあります。

https://www.aliexpress.com/item/1005005399383722.html

基本性能は同じなのですが、裏側にDCとUSB PDの2種類の電源に対応しています。

Verbatim バーベイタム Type-CtoC 3.1 GEN2 ケーブル 高耐久タイプ゜100cm ゴールド CBCC31G2V1 GD
‎バーベイタム(Verbatim)
¥755(2024/03/03 12:45時点)
【タイプ】Type-C to C 3.1 GEN2ケーブル

しかし手元にあったUSBケーブルは10Gbps対応のフル結線の5A対応ケーブルだったために非常に太くて使いにくかったです。基本はデータ通信をしないので、安い3AまでのUSB2.0ケーブルであれば柔らかくて使いやすいと思います。

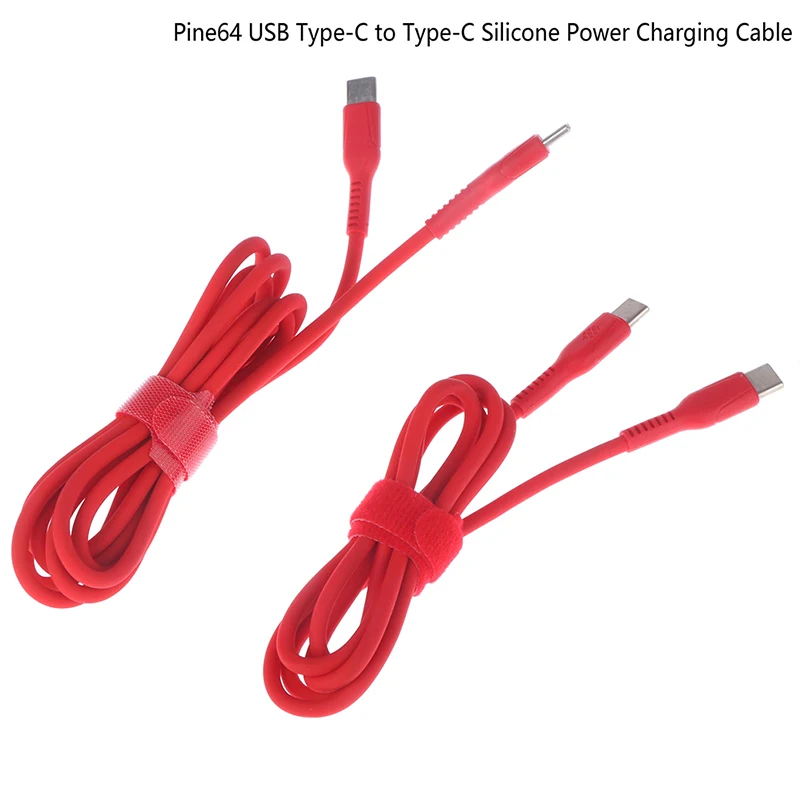

508.0¥ 34% OFF|Pinecil用のUSBType cシリコンパワーケーブル,電気溶接機用の充電ケーブル| | - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

上記のように耐熱性のUSBケーブルもあるようですが、そこまで必要ないようには思います。

https://www.aliexpress.com/item/1005006216251269.html

しかし、商品ページにてUSB Cable Checkerを利用していました。これはすごい。。。

今購入できるのは上記の2で、1は5年ぐらい前の製品な気がします。

製品ですが、こんな感じでより細く、より短くなっています。重さも減っていると思いますのでステーションタイプにより近づきました。

追記:安い温度計で確認したところ、かなり温度がありました。50度ぐらい表示温度より高くなっていたのでACTに-50をセットして使っています。ハンダは200度ぐらいで溶け始めるはずですので、かなり低めの温度から徐々にあげていって溶ける温度との差分を確認したほうがよいと思います。最初から350度設定で温めるとコテ先が400度を超えて劣化する可能性があります。

類似商品

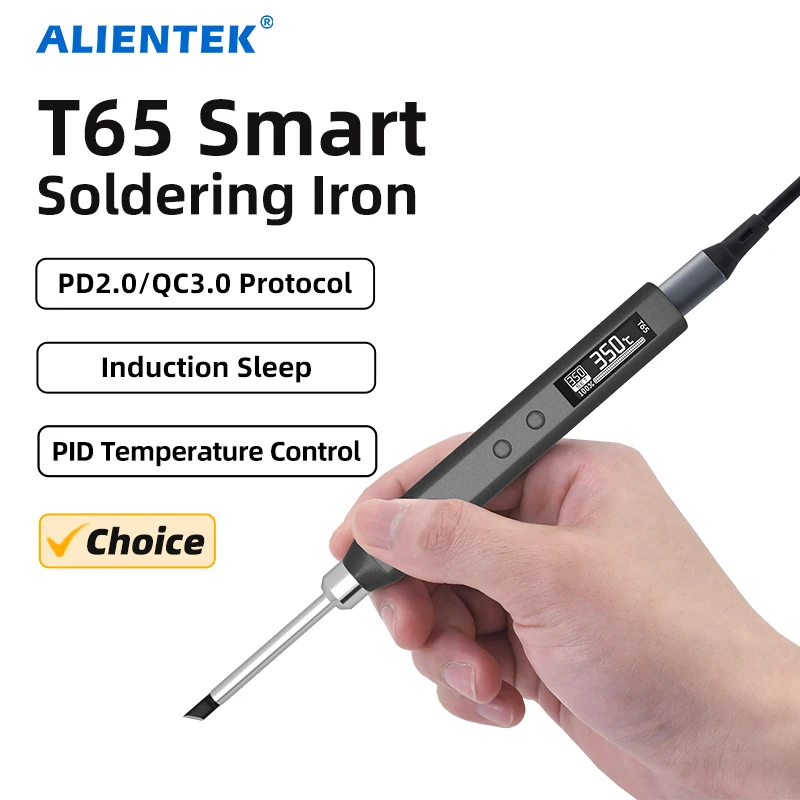

2909.0¥ 56% OFF|デジタルインテリジェント電気溶接ステーション,65W,温度調整可能,高速,ポータブル,オリジナルキット
Smarter Shopping, Better Living! Aliexpress.com

最近USB PD電源で話題になっているALIENTEKさんでも似たような製品を取り扱っています。ほぼ同じに見えますが、コテ先が違うので注意してください。私のはT12という白光互換のコテ先で、こちらはT65となっています。これはT12を少し短くしたようなコテ先になります。

白光互換ではなく、中華独自規格で少し短いタイプになります。この手のハンダゴテだとT12は無駄に長いと感じるので、少し短いタイプを作ってみたようです。この辺が模倣から次のステップアップに進んでいる段階って感じですね。

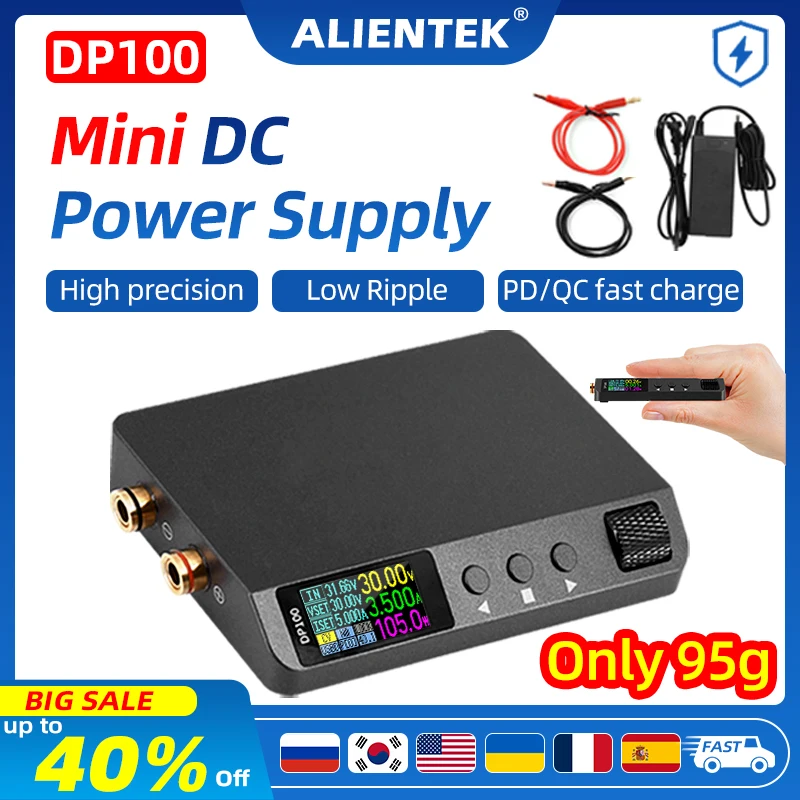

7486.0¥ 49% OFF|実験用ミニデジタルDC電源,実験用電子機器,電圧調整可能,30v,5a,dp100| | - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

電源はこちらで、非常に評判がいいですね。

サイズが大きくていいのであれば上記が半額でおすすめです。

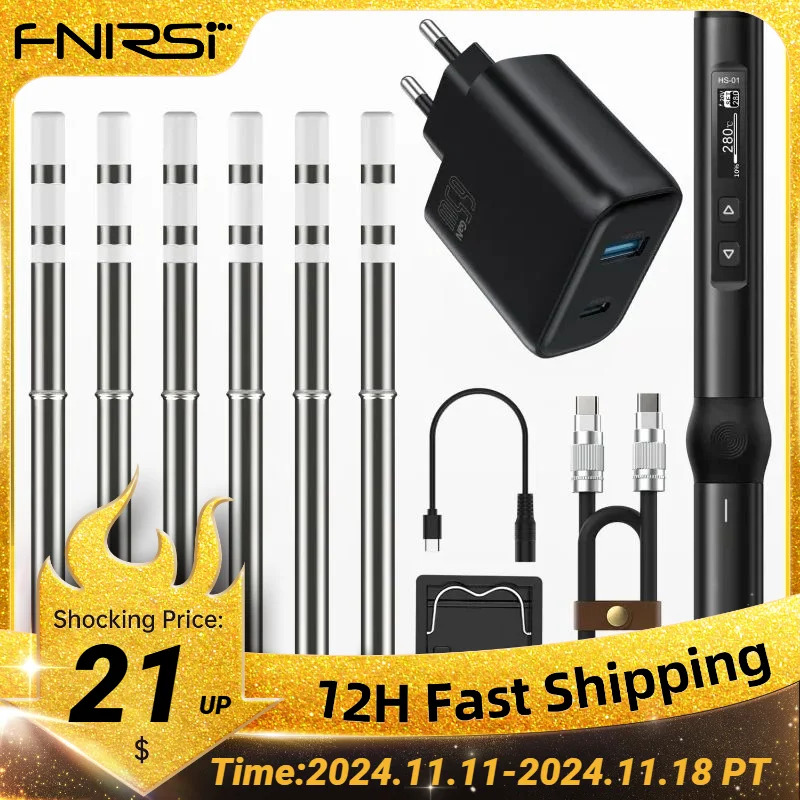

3055.0¥ 59% OFF|Fnirsi 調整可能な温度はんだごて、ポータブル修理ツール、はんだ付け、再加工ステーション、pd 65w、HS 01、dc、24v、80 420 ℃| | - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

元祖USB PD電源のFNIRSIでもハンダゴテは扱っています。こちらのほうが製品的には古かったと思います。ただコテ先がT65っぽいのですが、独自形式としか書いていないのでちょっと微妙ですね。ただし、コテ先カバーがついているのが便利だと思います。

ただここのブランドは非常に先進的なものを作るのに特化していて、早すぎるというか少し販売して売れ行きが微妙だと販売中のものでもホームページから消してしまいます。上記の電源は結構使いやすいのですが、USB PDが20V固定で12Vとか下の電圧で使えません。

現在ホームページから消えているのでパソコンと接続して計測をするドライバーやアプリがダウンロードできない状態になっています。中華系のメーカーは結構ダウンロードが弱いところがあるので注意して使う必要がありそうですね。

まとめ

USB PDのハンダゴテはありです。12Vだと若干火力が弱い感じがありますが、モバイルバッテリーを利用して外ではんだ付けできるのは非常に利点だと思います。20Vを使えばほぼ不満もないと思いますし、実際のコテ先の温度を把握できるのはかなり便利です。

メインのはんだごてを白光のFX600からこちらのハンダコテに変更予定です。ステーションタイプの白光であればこれより使いやすいと思いますが、価格が一気にあがるので手が出ません。
