Freenove ESP32-S3-WROOM CAM FNK0085

概要

年末に届いたけれど積んでいたボードがあったのを思い出したので使ってみました。実はかなりUSB関連の開発に使いやすいボードだと思います！

製品

1543.0￥ |Freenove カメラボードESP32 S3 WROOM,ドカメラ,ワイヤレス,python cコード,詳細なチュートリアル,プロジェクトの例| | - AliExpress

SmarterShopping,BetterLiving!Aliexpress.com

www.aliexpress.com

上記の製品で、Freenoveさんは日本のAmazonにもストアを持っているのですが、まだ取り扱いがありません。また、価格的には日本のAmazonよりは送料払ってもAliExpressの公式ストアからのほうが安くなるはずです。

Freenoveの技適付きESP32-CAM FNK0060

概要技適付きのESP32-WROVER-Eモジュール搭載のESP32-CAMがあったので紹介したいと思います。製品上記の製品がオリジナルのFreenove社のものになります。ESP32の教育キットに使われているボード単体のようです。キットに...

lang-ship.com

2022.10.13

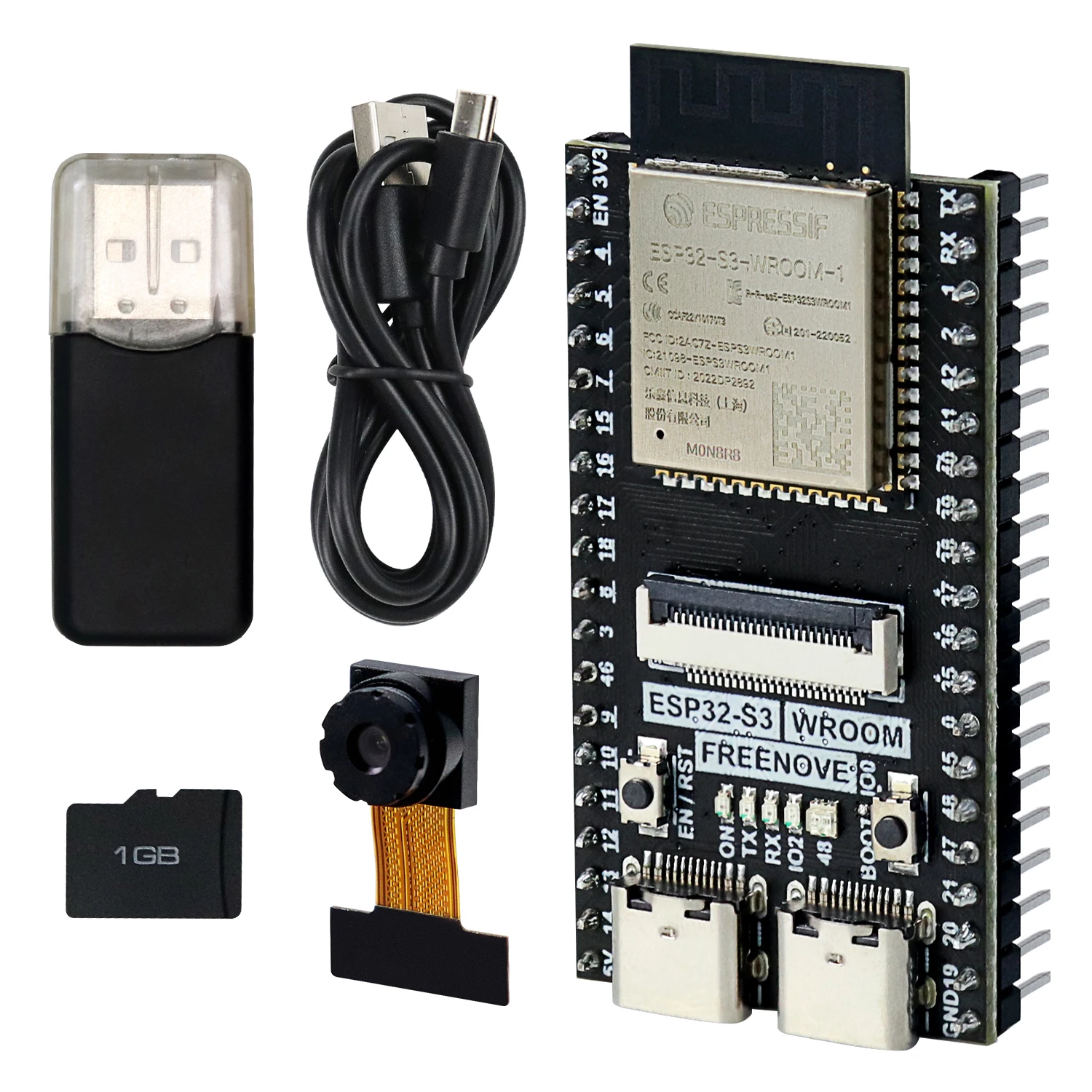

製品的には上記で紹介したカメラ付きESP32をESP32-S3にアップグレードした製品となります。

私が購入した製品は技適付きのESP32-S3でした。しかもPSRAMが8M搭載バージョンです。秋月さんのDevKitがPSRAMなしバージョンなので、PSRAM付きがほしい人にはおすすめです。

ただし、USBホスト開発をする場合にはコネクタ間の幅が短いのでそのままは接続できません。

Amazonベーシック USB変換アダプター Type-C 3.1 Gen1(メス) ブラック 14cm

Amazonベーシック(Amazon Basics)

￥777（2023/09/22 00:44時点）

USB Type-A対応デバイスや周辺機器(フラッシュドライブ、キーボード、マウスなど)をUSB Type-C対応デバイスに接続するためのケーブル。 ※USB Type-Aケーブルは付属していません。

Amazonの商品レビュー・口コミを見る

上記の延長とかを使うとボードに抜き出しするときのテンションもかからず便利だと思います。

USB Type C & USB 変換アダプタ L型 (5個セット) Suptopwxm USB-C & USB 3.1 10Gbps高速データ転送 OTG対応 MacBook, iPad Pro, Sony Xperia XZ/XZ2, Samsung などタイプc多機種対応

Suptopwxm

￥999（2023/09/22 07:17時点）

【USB-C & USB 3.1 L型 アダプター】人間工学に基づいたL型90度直角設計で、スペースを確保するだけでなく、ケーブルの挿入を容易にし、ケーブルの曲がりや断線を効果的に防ぎ、配置に便利です。USBポートの寿命を効果的に延ばします。

Amazonの商品レビュー・口コミを見る

あとはこちらも使ってみました。本当は百円ショップでType-C→Type-A変換と、Type-Cケーブルの延長の組み合わせをしたかったのですが、Type-Cの延長ケーブルが売り切れていました。

こんな感じで接続できるようになりました。しかしパソコンから認識しません。。。

裏側を確認してみると、SDカードスロットとUSBシリアル変換のCH343などがみえます。そしてUSBポートが逆でした。公式DevKitは左側がUSBシリアルで、右側がOTGだったのですがこのボードは逆のようです。

上記のように接続することでUSBマウスからデータが取得できるのを確認しました。個人的にはこの変換コネクタだとこの方向じゃないと電圧が確認できなかったのでラッキーでした。

まとめ

いろいろ高性能な開発ボードですが、カメラを使わなくてもUSBホスト開発機として非常に使いやすい構成になっています。ESP32-S3の汎用開発ボードとして一番使いやすいと思いますのでおすすめです。

USBホスト開発をするときにはボード選択が難しい点がありますので、別の記事としてまとめてみたいと思います。
